V industrijski proizvodnji se vodik pogosto uporablja kot čisti vir energije in pomembna industrijska surovina. Vendar pa ima vodik izjemno nizko energijo vžiga in široko eksplozivno območje; če pride do puščanja in se kopiči v zaprtem ali pol{1}}zaprtem prostoru, lahko zlahka sproži požar ali celo eksplozijo, kar resno ogrozi varnost osebja in opremo. V okoljih, kjer lahko pride do uhajanja vodika,-kot so postaje za proizvodnjo vodika, prostori za baterije in delavnice za proizvodnjo polprevodnikov-je pravočasno in natančno spremljanje ključni varnostni ukrep.
Zaznavanje puščanja vodika iz baterije uporablja predvsem dve vrsti detektorjev: elektrokemične senzorje in katalitične senzorje zgorevanja. Posebna izbira je odvisna od scenarija uporabe, zahtevane natančnosti zaznavanja in varnostnih specifikacij.
I. Vrste in značilnosti glavnih senzorjev
(1). Elektrokemični senzorji
To je trenutno glavna izbira za fiksne nadzorne sisteme v prostorih za baterije (zlasti za svinčeve-kislinske in nikelj-kadmijeve baterije).
Načelo delovanja: Vodik je podvržen elektrokemični reakciji (oksidacijska-redukcija) na površini delovne elektrode, pri čemer nastane mikro-tok; velikost tega toka je neposredno sorazmerna s koncentracijo vodika.
Visoka občutljivost in selektivnost: zelo selektiven za vodik, učinkovito preprečuje motnje zaradi drugih plinov; posebej zasnovan za odkrivanje puščanja vodika.
Primerno za spremljanje nizkih-koncentracij: izjemno občutljivo na uhajanje sledi (raven ppm), kar omogoča zgodnje opozarjanje. Na primer, rudarski-senzorji lahko sprožijo alarme in povezane varnostne ukrepe, ko koncentracija vodika doseže 0,5 %.
Samovarno: Primerno za uporabo v okoljih s strogimi zahtevami glede -eksplozijske zaščite.
Scenariji uporabe: Pogosto se uporabljajo na fiksnih lokacijah, ki zahtevajo dolgoročno-neprekinjeno in natančno spremljanje nizkih koncentracij vodika, kot so prostori za baterije in podzemne polnilne komore v rudnikih.
(2). Katalitični senzorji zgorevanja
Običajno se uporablja za odkrivanje vnetljivosti vodika in spremljanje koncentracij znotraj območja spodnje meje eksplozivnosti (LEL).
Načelo delovanja: vodik gori na površini katalitičnega elementa, kar povzroči spremembe v temperaturi in električnem uporu elementa; koncentracija se določi z merjenjem te spremembe upora.
Hitra odzivnost: Hitro se odzove na spremembe koncentracije vnetljivih plinov.
Dobra linearnost signala: ponuja odlično linearnost signala v območju koncentracij LEL. Scenarij uporabe: uporablja se predvsem za spremljanje, ali so koncentracije vodika dosegle ravni, ki predstavljajo nevarnost eksplozije; običajno uporabljajo v dobro-prezračenih območjih, kjer je hiter odziv kritičen.
2. Druge senzorske tehnologije in scenariji uporabe
Polprevodniški senzorji: delujejo na principu, da se električna upornost polprevodniških materialov iz kovin-oksida spremeni ob stiku z vodikom. Ti senzorji so stroškovno-učinkoviti in občutljivi na vodik, vendar so dovzetni za motnje zaradi drugih reducirnih plinov ali okoljskih nihanj. Zahtevajo relativno visoko stabilnost in se običajno uporabljajo v aplikacijah, kjer izjemna natančnost ni glavna zahteva.
Senzorji toplotne prevodnosti: temeljijo na pomembni razliki v toplotni prevodnosti med vodikom in drugimi plini (običajno zrakom). Ko se koncentracija vodika spreminja, se hitrost odvajanja toplote iz zaznavalnega elementa senzorja spreminja, kar omogoča merjenje koncentracije. Ti senzorji nudijo dolgo življenjsko dobo, dobro stabilnost in odpornost na zastrupitve senzorjev; vendar se na splošno uporabljajo za merjenje visokih koncentracij vodika (v odstotkih) in nimajo zadostne občutljivosti za odkrivanje nizkih{2}}puščanj.
Infrardeči absorpcijski senzorji: zaznajo vodik na podlagi njegovih specifičnih absorpcijskih lastnosti infrardeče svetlobe. Ponujajo prednosti, kot so ne-potrošno delovanje, dolga življenjska doba, visoka stabilnost in močna odpornost na motnje; vendar se tradicionalna tehnologija sooča z izzivi v zvezi s šibkimi signali absorpcije vodika in visokimi stroški. Ta tehnologija predstavlja obetavno smer za prihodnje vrhunske-in dolgoročno{4}}stabilne aplikacije za spremljanje.
3. Priporočila za izbiro in sistemska integracija
Za fiksno, neprekinjeno spremljanje območja v prostorih z baterijami,-kjer je glavni cilj zgodnje opozarjanje na najmanjša puščanja-bi morali biti prednostna izbira elektrokemični senzorji. Monitorji vodikovega območja, posebej zasnovani za prostore z baterijami na trgu, večinoma uporabljajo to tehnologijo.
Če je glavni cilj varnost pred eksplozijo,-natančno spremljanje, ali se koncentracije približujejo spodnji meji eksplozivnosti (LEL) 4 %-, se lahko izberejo katalitični senzorji zgorevanja.

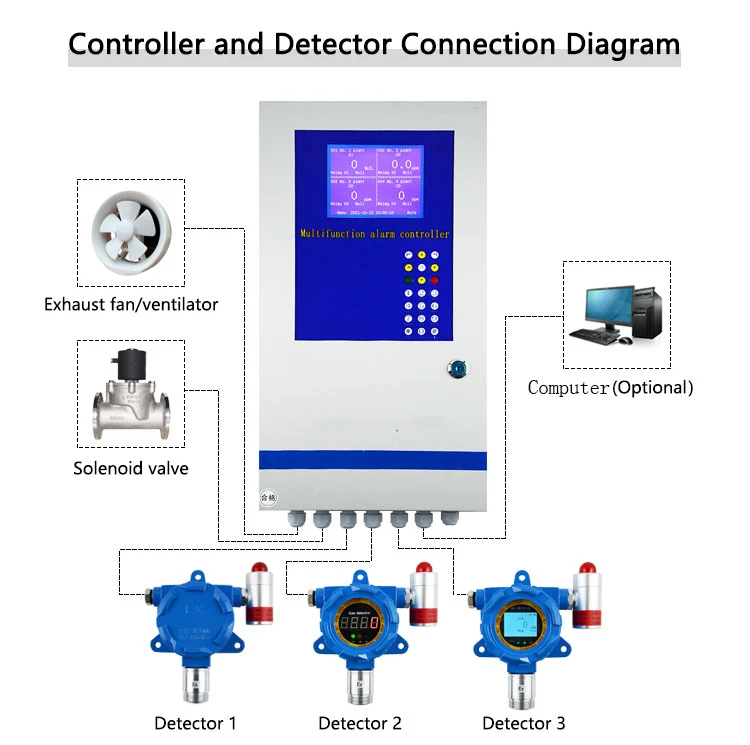

Sistemska integracija: profesionalni sistem za zaznavanje vodika ne vključuje samo detektorjev, ampak tudi krmilnike in alarmne module. Moral bi biti sposoben povezovanja z varnostno opremo, kot so izpušni ventilatorji in elektromagnetni ventili, da tvorijo celovit sistem aktivne obrambe. Detektorje je mogoče integrirati v obstoječe krmilne sisteme prek analognih izhodov (4–20 mA) ali digitalnih vodil (npr. RS485).
Za fiksne lokacije, ki zahtevajo zgodnje opozarjanje in stalno spremljanje uhajanja vodika iz baterij,detektor vodikovega plina za baterijsko soboki temeljijo na elektrokemijskih principih. Za aplikacije, ki dajejo prednost hitremu odzivu na nevarnost eksplozije, se lahko razmisli o katalitskih senzorjih zgorevanja. Pri izbiri modela je treba celovito upoštevati merilno območje, občutljivost, okoljsko prilagodljivost, življenjsko dobo in stroške.
